親水無紡布原理

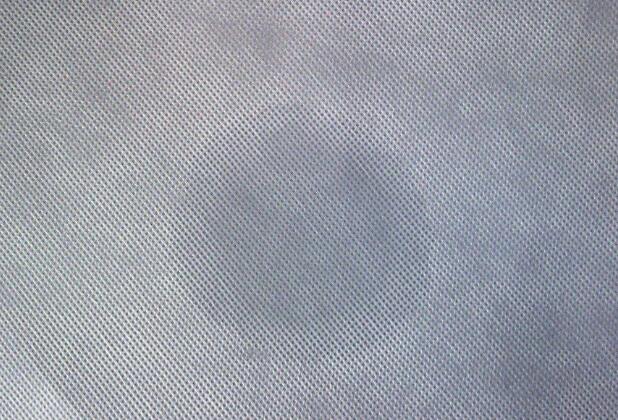

　　無紡布由于加工特性和產(chǎn)品成本等原因，長期以來大部分使用合成纖維，而聚酯，聚丙烯為最多，少數(shù)情況下合成纖維，天然纖維混合，但造成差產(chǎn)品的親水性。

　　無紡布對醫(yī)用和衛(wèi)生材料以及用于擦拭和擦拭的材料具有更高的親水性要求。在醫(yī)療和保健領域，消毒擦拭物，傷口敷料，止血條，緞帶，紗布球，軟膏布和吸收墊需要具有吸收血液和液體藥物的良好性質(zhì)。吸水性一次性材料，如嬰兒尿布，衛(wèi)生巾，成人失禁墊，對親水性材料的要求較高。有一次性內(nèi)衣，服裝襯布，鞋村布等服用材料也親水可以有一定的要求。

　　在家庭健康領域，給孩子指布，美指布和家具，管道，炊具清潔布等所有親水材料都可以有相應的要求。另外，許多工業(yè)布料如電池隔板要求都具有很高的電解液吸收能力，因此親水性也提出了一定的要求。

　　親水整理是用親水劑覆蓋纖維表面，形成親水膜，提高其親水性，而親水膜具有一定的導電性，可以提高材料的抗靜電性能。該方法簡單易用，原理成熟。

　　吸水性測試

　　對醫(yī)療衛(wèi)生用無紡布產(chǎn)品，一般都有吸水性或吸濕性要求，因此必須進行吸水性試驗。而吸水性是這類產(chǎn)品的一項重要指標。常用吸水時間或吸水量來測定產(chǎn)品吸水性的好壞。

　　(一)吸水時間的測定

　　ASTM標準中的吸水性測試方法如下：采用一只兩端開口的圓柱形金屬網(wǎng)籃，高6.4am，直徑3.8cm，自重3g，用20號不銹鋼絲編成，網(wǎng)目尺寸約3cm×3cm。沿機器運行方向取樣5塊，樣品的寬度為76mm，長度以其質(zhì)量達到(5ょ0.g為標準。在室溫下進行測試，每個試樣沿長度方向卷成直徑相同的一卷，然后放入金屬網(wǎng)籃中，兩端略微超出網(wǎng)籃。接著將裝有試樣的網(wǎng)籃從25cm高度橫向墜入盛水的容器中，記錄整個式樣完全被潤濕所需要的時間，測試5次，求其平均值，即為吸水時間。

　　(二)吸水量的測定

　　(二)吸水量的測定

　　首先沿無紡布的45°斜向取規(guī)格為203mm×203mm的6塊試樣。如定重超過80g/m2者，可取3塊試樣。試樣裝置采用鍍鋅的金屬絲編成規(guī)格為230mm×230m，每目約為12.5m×12.5mm的金屬網(wǎng)，校正質(zhì)量至相同值，同時準備深盤若干只，每只盤深約80mm，規(guī)格約254mmx254m，淺盤若干只，大小以能容納金屬網(wǎng)為標準，校正質(zhì)量到相同。

　　測試時，在室溫下先將干試樣稱重，精確到0.1g，接著將試樣放在金屬網(wǎng)上，在深盤中裝入水，水深約65mm，把放有試樣的金屬網(wǎng)放入盤中，等試樣完全濕透，再在盤中浸1min，將金屬網(wǎng)和試樣從水中提出，水平地放置在木棒或金屬棒上讓其滴水10min后，立即將其移至淺盤中稱重，所得重量減去淺盤、金屬網(wǎng)和干試樣的質(zhì)量，即得試樣的吸水量。吸水率按下式計算：

　　試樣的吸水率=域樣的吸水量/試樣干重x100%
